S7-200通过扩展模块（如EM277）支持PROFIBUS-DP协议，其接头终端电阻开关的连接原理和操作方法如下：
一、终端电阻的作用原理
信号完整性保障
PROFIBUS-DP采用RS485差分信号传输，终端电阻（通常为220Ω）用于匹配传输线特性阻抗，吸收信号反射，防止信号畸变。若未正确设置终端电阻，可能导致通信中断或数据错误。偏置电阻功能

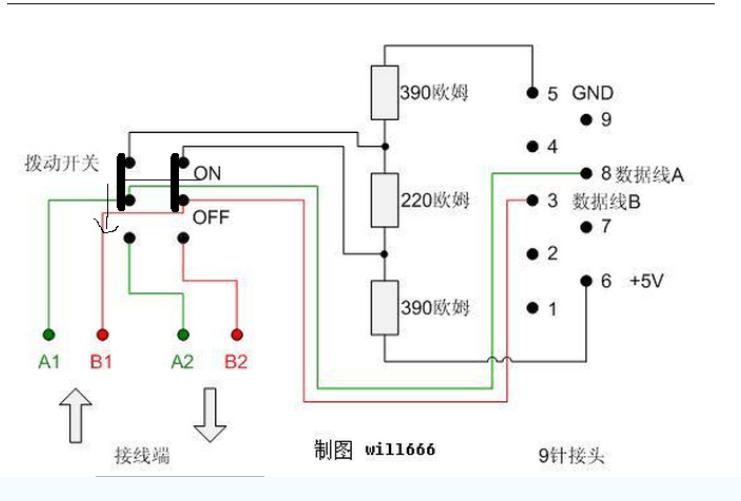

插头内含两个390Ω偏置电阻，需连接电源以维持总线空闲状态下的稳定电平，避免逻辑混乱。
二、终端电阻开关连接方法
总线两端设备
插头进线端（IN）连接终端电阻，出线端（OUT）断开。
电缆仅接入进线端，出线端留空。
开关位置：将两端设备的终端电阻开关拨至ON。
接线方式：
目的：两端设备吸收信号反射，确保总线信号质量。
中间设备
插头进线端和出线端均连接电缆，形成连续通路。
开关位置：将中间设备的终端电阻开关拨至OFF。
接线方式：
目的：避免中间设备引入额外阻抗，维持信号传输效率。
三、特殊场景处理
主站位于总线中间
主站两侧需分别视为总线“端点”，其终端电阻开关拨至ON，中间设备仍拨至OFF。
设备需断电维护
若终端设备需频繁断电，或设备无9针D型插座，需使用有源终端模块（如6ES7 972-0DA00-0AA0）替代插头内置电阻。
电缆长度不足
若总线长度超过波特率允许的最大值（如9.6kbps对应1000m），需通过RS485中继器延长通信距离。中继器终端电阻用法与插头一致。
四、操作验证与故障排查
电阻值测量
正确连接时，两端设备应显示220Ω（终端电阻接入）。
中间设备应显示通路（终端电阻断开）。
使用万用表测量总线两端设备收发针脚（如3脚和8脚）电阻：
常见问题
通信中断：检查终端电阻开关是否误拨，或偏置电阻电源是否断开。
信号干扰：确保屏蔽层双端接地，且未与内部导线接触。
接头松动：重新插拔插头，确认芯线锁紧，电缆压块复位。
五、示例配置
场景：一条PROFIBUS-DP总线连接主站（S7-300）和3个从站（S7-200+EM277）。
操作：
将主站和最后一个从站的终端电阻开关拨至ON，中间从站拨至OFF。
测量主站收发针脚电阻为220Ω，中间从站为通路。
确认偏置电阻电源连接，屏蔽层双端接地。
